液動對夾蝶閥
來源：上海海角官网首页登录入口閥門科技有限公司 作者：HJCA16海角官网蝶閥球閥執行器廠家 點擊量：3010
品牌：上海海角官网首页登录入口
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
液動對夾軟密封蝶閥采用一體化結構，與FDQ液動執行器相配合，通過壓力油控製閥門啟閉。具有啟閉扭矩大，抗幹擾能力強，體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。該液動蝶閥廣泛應用於環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的自動化控製係統中。
| 蝶閥主要零部件 | 材質 | 使用規格 | 主要零部件 | 材質 | 使用規格 |
|---|---|---|---|---|---|
| 閥體 | 球墨鑄鐵 |
50mm
~ 600mm
|
閥杆 | 不鏽鋼 |
50mm
~ 600mm
|
| 灰鑄鐵 | |||||
| 鑄鋼 | 45#碳鋼 | ||||
| 不鏽鋼 | |||||
| 閥板 | 不鏽鋼CF8 |
50mm
~ 600mm
|
閥座 | EPDM |
50mm
~ 600mm
|
| 不鏽鋼CF8M | NBR | ||||
| 球墨鑄鐵鍍鎳磷 | PTEE | ||||
| 球墨鑄鐵覆尼龍 | Viton | ||||
| 鋁青銅 | SEP |

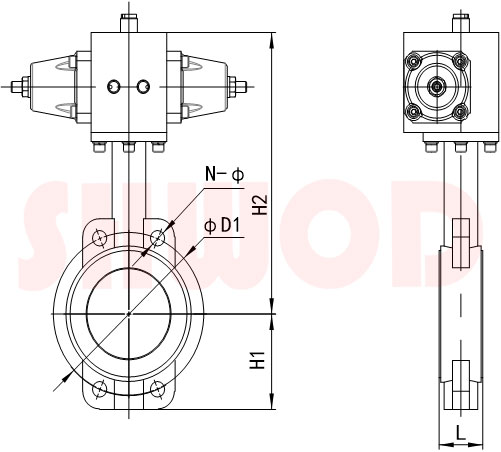

| 規格 | 配置 | ΦD1 | H2 | H1 | L | N-Φ | |||
| mm | in | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||
| DN50 | 2” | FDQ-40 | 125 | 272 | 70 | 180 | 4-Φ18 | ||
| DN65 | 2 1/2” | 145 | 285 | 78 | 112 | 4-Φ18 | |||
| DN80 | 3” | 160 | 291 | 87 | 114 | 4-Φ18 | |||
| DN100 | 4” | 180 | 310 | 105 | 127 | 8-Φ18 | |||
| DN125 | 5” | 210 | 323 | 120 | 140 | 8-Φ18 | |||
| DN150 | 6” | 240 | 335 | 134 | 140 | 8-Φ23 | |||
| DN200 | 8” | FDQ-50 | 295 | 375 | 163 | 152 | 8-Φ23 | 12-Φ23 | |
| DN250 | 10” | 350 | 355 | 407 | 202 | 165 | 12-Φ23 | 12-Φ25 | |
| DN300 | 12” | FDQ-63 | 400 | 410 | 489 | 230 | 178 | 12-Φ23 | 12-Φ25 |
| DN350 | 14” | 460 | 470 | 571 | 245 | 190 | 16-Φ23 | 16-Φ25 | |
| DN400 | 16” | FDQ-80 | 515 | 525 | 600 | 305 | 216 | 16-Φ25 | 16-Φ30 |
| DN450 | 18” | 565 | 585 | 610 | 345 | 222 | 20-Φ25 | 20-Φ30 | |
| DN500 | 20” | 620 | 650 | 680 | 375 | 229 | 20-Φ28 | 20-Φ34 | |
| DN600 | 24” | FDQ-100 | 725 | 770 | 785 | 467 | 154 | 20-Φ31 | 20-Φ37 |
| DN700 | 28” | 840 | 830 | 510 | 169 | 24-Φ31 | 24-Φ37 | ||
| DN800 | 32” | 950 | 958 | 576 | 195 | 24-Φ34 | 24-Φ41 | ||
