液動卡箍球閥
來源：上海海角官网首页登录入口閥門科技有限公司 作者：HJCA16海角官网蝶閥球閥執行器廠家 點擊量：1215
品牌：上海海角官网首页登录入口
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】

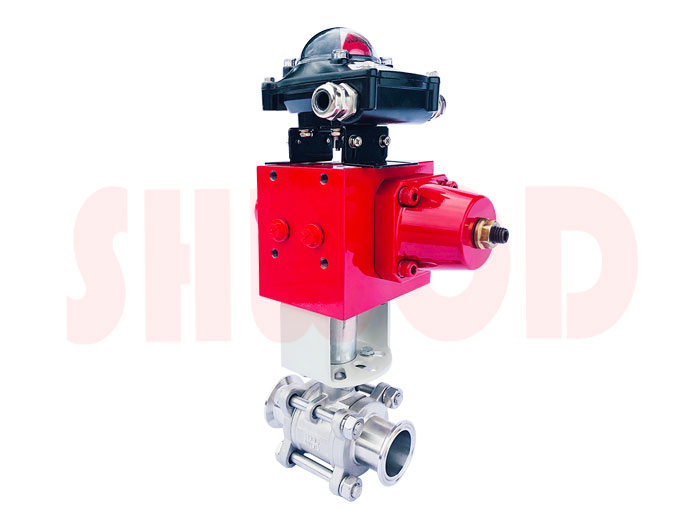

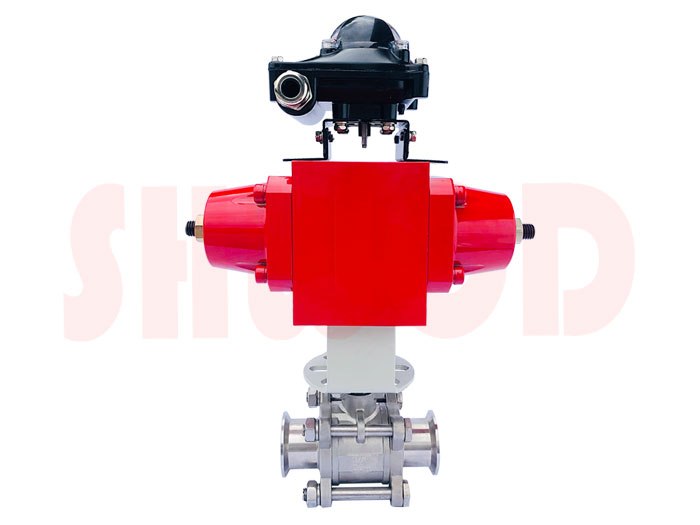

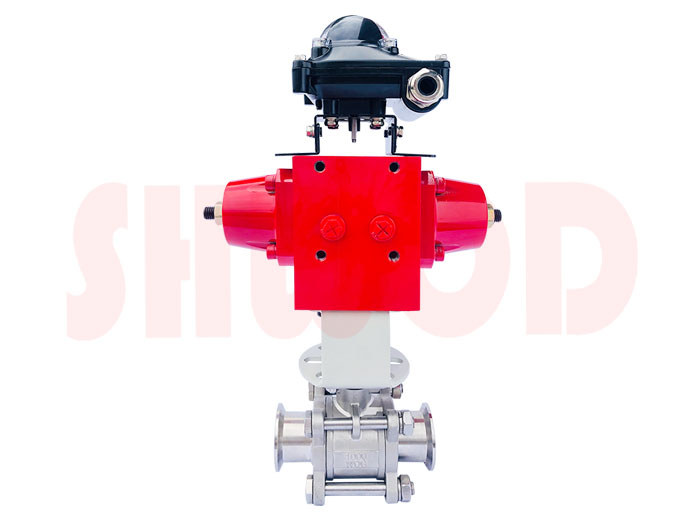

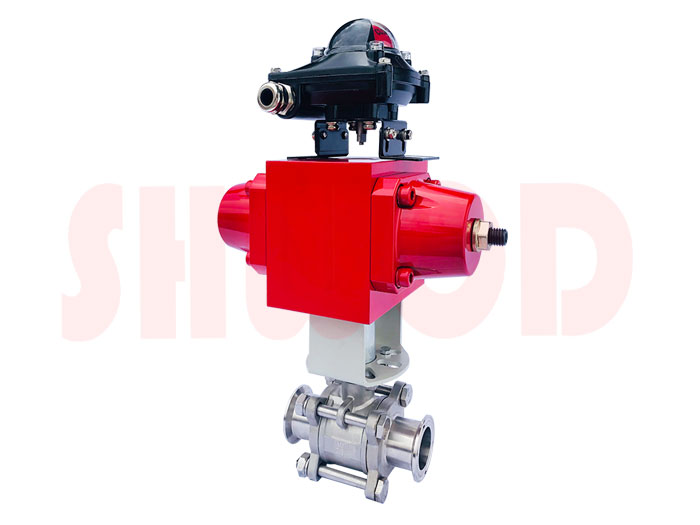

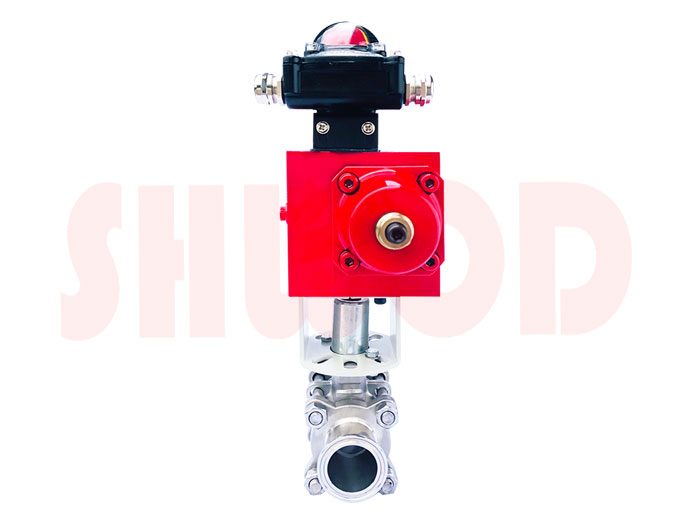

液動卡箍球閥由FDQ液動執行器和球閥兩大部分組成，采用一體化結構，通過壓力油控製閥門啟閉。靠液動裝置使閥杆旋轉帶動球體轉動來達到起閉目的。具有啟閉扭矩大，抗幹擾能力強，體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。目前該閥門廣泛應用於食品、環保、輕工、石油、 造紙、化工、教學和科研設備，電力等行業的工業自動化控製係統中。
【產品參數】
【產品參數】
| 公稱通徑DN(mm) | DN15~ DN100 | ||||||
| 公稱壓力 | PN1.0/1.6MPa | ||||||
| 連接方式 | 快裝（拷貝林接頭） | ||||||
| 零件名稱 | 閥體、閥蓋 | WCB | CF8(304) | CF8(316) | |||
| 球體、閥杆 | 2Cr13 | 304 | 316 | ||||
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 硝酸等腐蝕性介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 硝酸等腐蝕性介質 |
| 適用溫度 | -29℃~18℃(增強聚四氟乙烯)、-29℃~300℃(對位聚苯) | ||||||
1、液動球閥的閥球及閥體采用優質不鏽鋼製造，防腐性能好。
2、球閥采用金屬密封，可滿足鑽井泥漿介質環境。
3、液壓驅動部分結構尺寸小，可滿足狹小的安裝環境。
4、液壓驅動扭矩大，用防噴器的液控台即可滿足使用要求。
液動卡箍球閥分為整體式(一體式)、兩段式及三段式。閥體鑄造采用台灣引進的先進工藝，結構合理、造型美觀、閥座采用彈性密封結構、密封可靠、啟動輕鬆、閥杆采用有倒密封的下裝式結構，閥腔異常升溫時，閥杆不會被衝擊。二片式、三片式球閥連接形式另有對焊(BW)、承插焊(SW)，並均可帶國際標準ISO支架平台和鎖定裝置。
【外形尺寸】
液動卡箍球閥分為整體式(一體式)、兩段式及三段式。閥體鑄造采用台灣引進的先進工藝，結構合理、造型美觀、閥座采用彈性密封結構、密封可靠、啟動輕鬆、閥杆采用有倒密封的下裝式結構，閥腔異常升溫時，閥杆不會被衝擊。二片式、三片式球閥連接形式另有對焊(BW)、承插焊(SW)，並均可帶國際標準ISO支架平台和鎖定裝置。

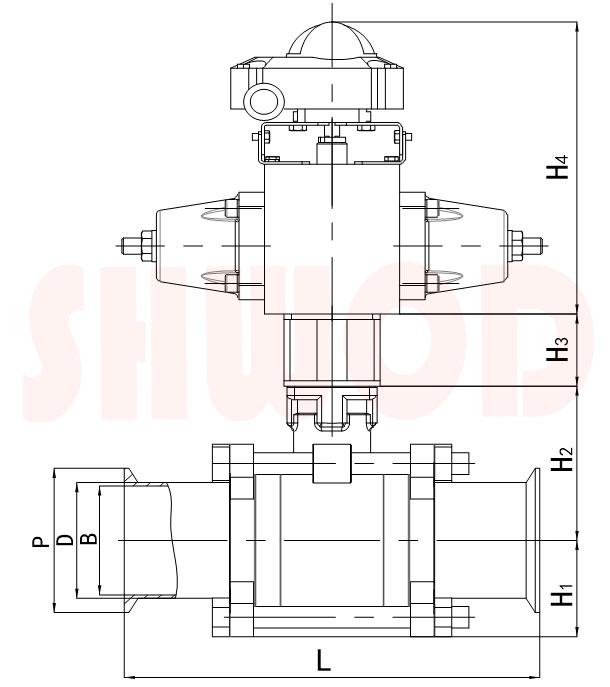

【外形尺寸】
| 規格 | 液動執行器配置 | L | H1 | H2 | H3 | H4 | B | D | P | |
| mm | in | |||||||||
| DN15 | 1/2” | FDQ-40 | 98 | 23 | 45 | 47 | 215 | 16 | 21 | 50.5 |
| DN20 | 3/4” | 106 | 26.5 | 54 | 22 | 27 | ||||
| DN25 | 1” | 116 | 28 | 64 | 29 | 33 | ||||
| DN32 | 1 1/4” | 134 | 36 | 68 | 53 | 35 | 38 | |||
| DN40 | 1 1/2” | 145 | 38.5 | 73 | 62 | 42 | 46 | 64 | ||
| DN50 | 2” | 158 | 44 | 84 | 53 | 59 | 77.5 | |||
| DN65 | 2 1/2” | 178 | 61 | 95 | 72 | 67 | 74 | 91 | ||
| DN80 | 3” | 222 | 70 | 100 | 85 | 92 | 106 | |||
| DN100 | 4” | 295 | 82 | 112 | 107 | 128 | 119 | |||
