液動三通球閥

來源：上海海角官网首页登录入口閥門科技有限公司作者：HJCA16海角官网蝶閥球閥執行器廠家點擊量：1424

品牌：上海海角官网首页登录入口
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備

聯係客服 13917586261

【產品概述】

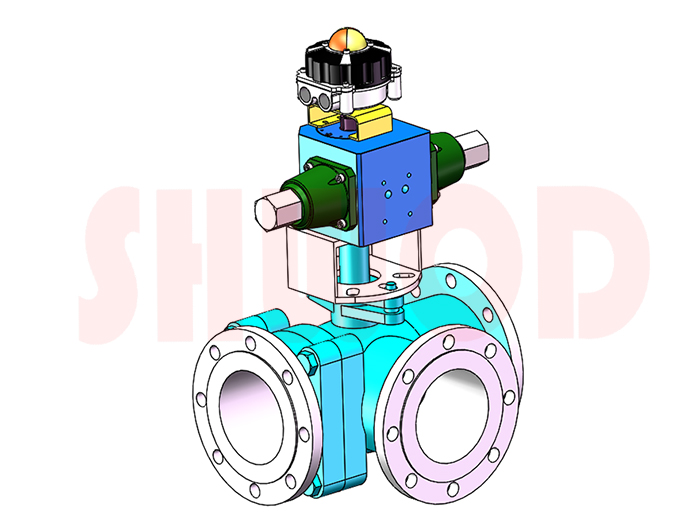

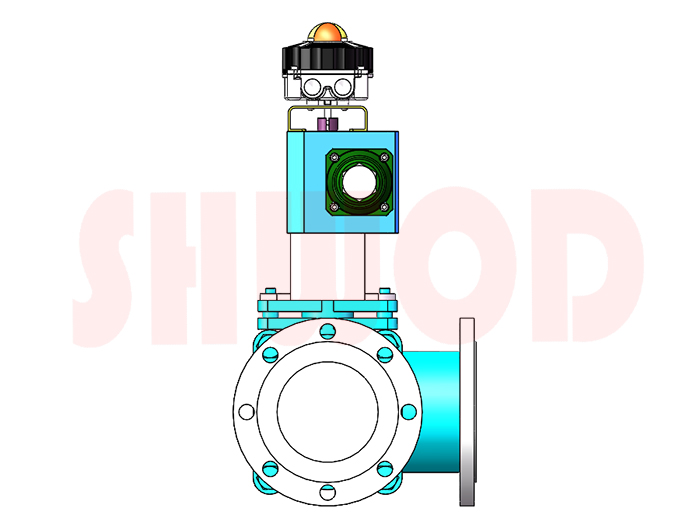

液動法蘭三通球閥是一種轉角90°旋轉類三通球閥，可選擇L性流道和T型流道，密封性能優良，流通能力大，流阻係數小，結構簡單，維修方便，使用壽命長。配用FDQ液動執行器，外形尺寸小，輸出扭矩大，產品通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製水含有纖維雜質的介質，廣泛應用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。

【性能特點】

1、流體阻力小，球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小；
2、止推軸軸承減少閥杆摩擦力矩，可使閥杆長期操作平衡靈活；
3、閥座密封性能好，采用聚四氟乙烯等材料製成的密封圈，結構易於密封，而且球閥的密封能力隨著介質壓力的增大而增大；
4、閥杆密封可靠，由於閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨介質的壓力增設而增大；
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長；
6、通流方式多樣：可選擇L型通流或者T型通流。

【產品參數】

公稱通徑DN(mm)	DN15~ DN200
公稱壓力	PN1.0/1.6/MPa
適用介質	水、石油、硝酸類、醋酸類、粘性液體、漿料、強氧化性介質等
適用溫度	-40C~+8℃(PTEE/PPL密封) -40℃~+350℃(金屬密封)
泄漏量	符合ANSI B16 104標準
球體轉角	90°
閥體材質	WCB、304、316
閥座材料	聚四氟乙烯(常溫)，特製PPL(高溫)，金屬密封(高溫)
通流方式	L型，T型

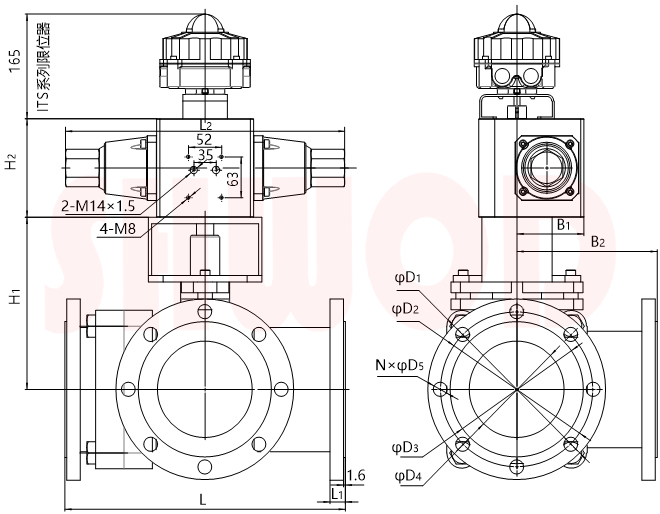

【外形尺寸】

mm	in	PN16 配置	ΦD1	φD2	φD3	φD4	N	φD5	L	L1	L2	H1	H2	B1	B2
DN15	1/2”	FDQ-40	90	60	35	15	4	19	108	12	290	48	110	75	54
DN20	3/4”		100	70	43	20			117	13		53			59
DN25	1”		110	80	51	25			127	15		64			64
DN32	1 1/4”		115	89	64	32			140	16		72			70
DN40	1 1/2”		125	98	73	40			165	18		77			83
DN50	2”		150	121	92	50			178	20		85			89
DN65	2 1/2”	FDQ-50	180	140	105	65			190	23	350	106	115	88	95
DN80	3”		190	152	127	80			203	24		121			102
DN100	4”		230	191	157	100	8	23	229	24		143			115
DN125	5”	FDQ-63	255	216	186	125			356	24	439	183	152	105	178
DN150	6”		280	241	216	150			394	26		201			197
DN200	8”		345	298	267	200			457	29		252			229
